CIRCUITI ELETTRICI

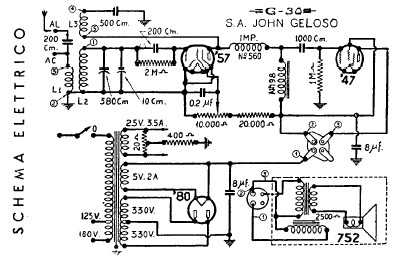

gli schemi dei circuiti elettrici posso essere molto complicati...

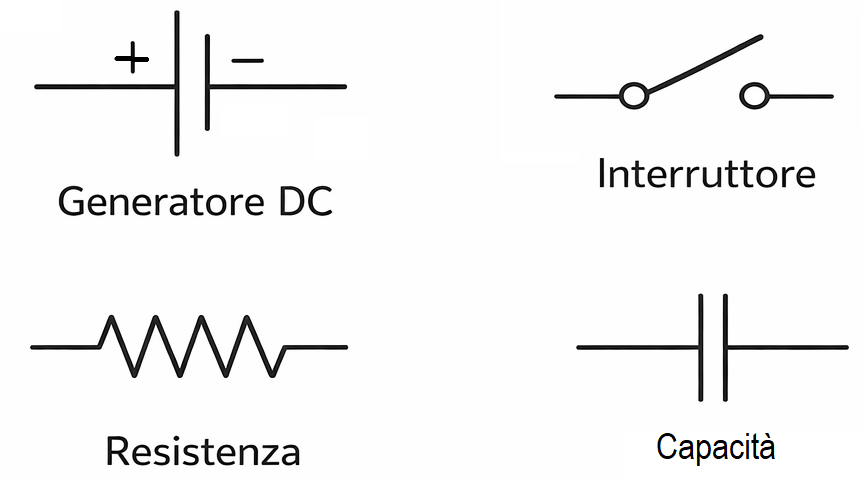

...per ora utilizziamo solo alcuni simboli:

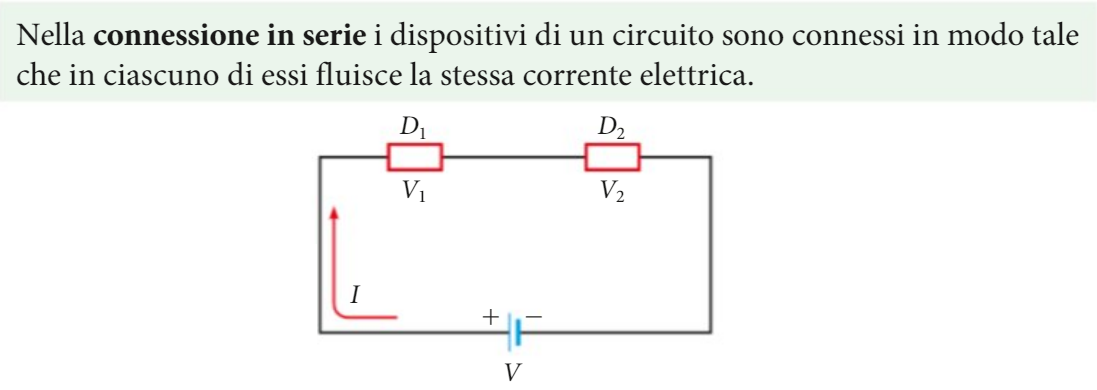

CONNESSIONI in SERIE e in PARALLELO

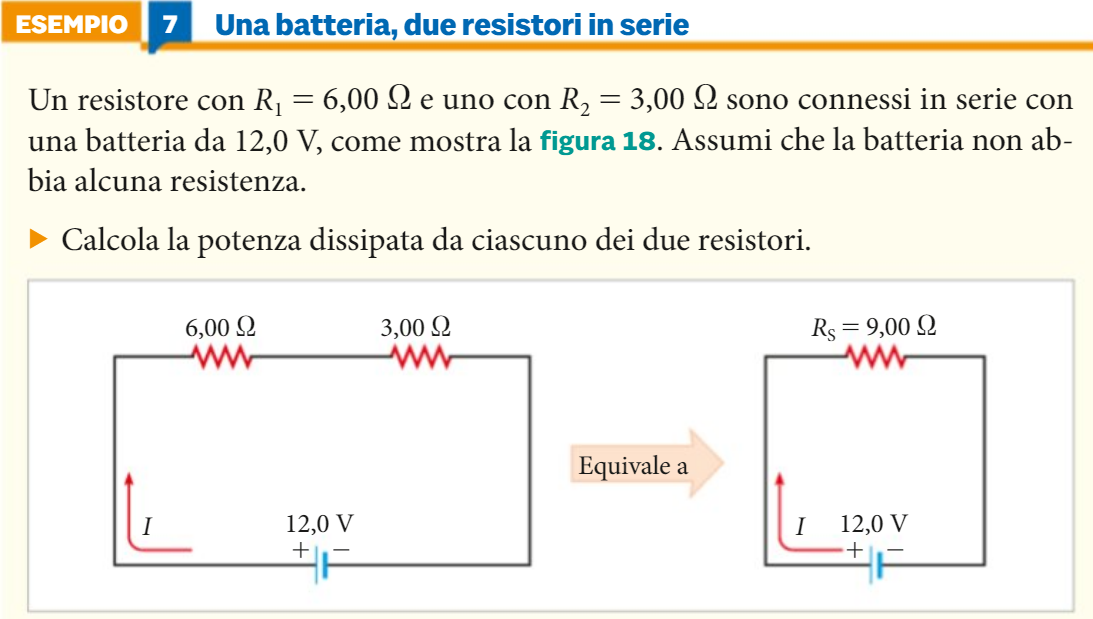

RESISTORI in SERIE

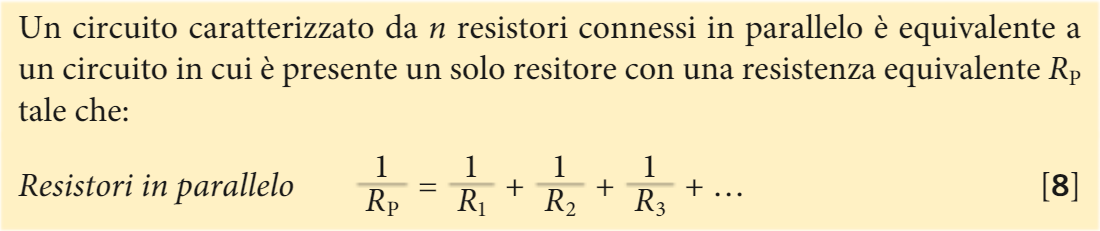

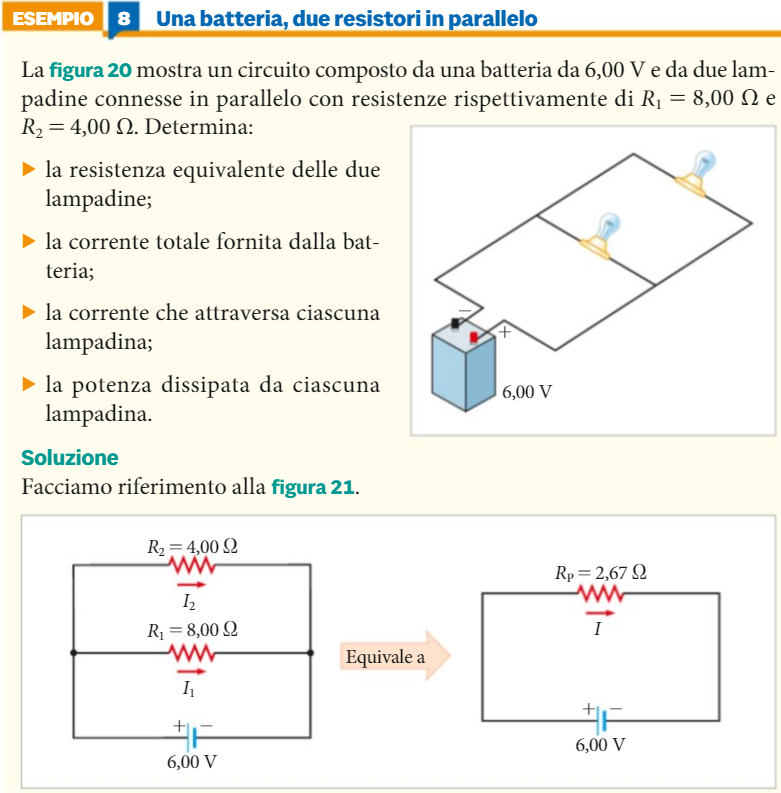

RESISTORI in PARALLELO

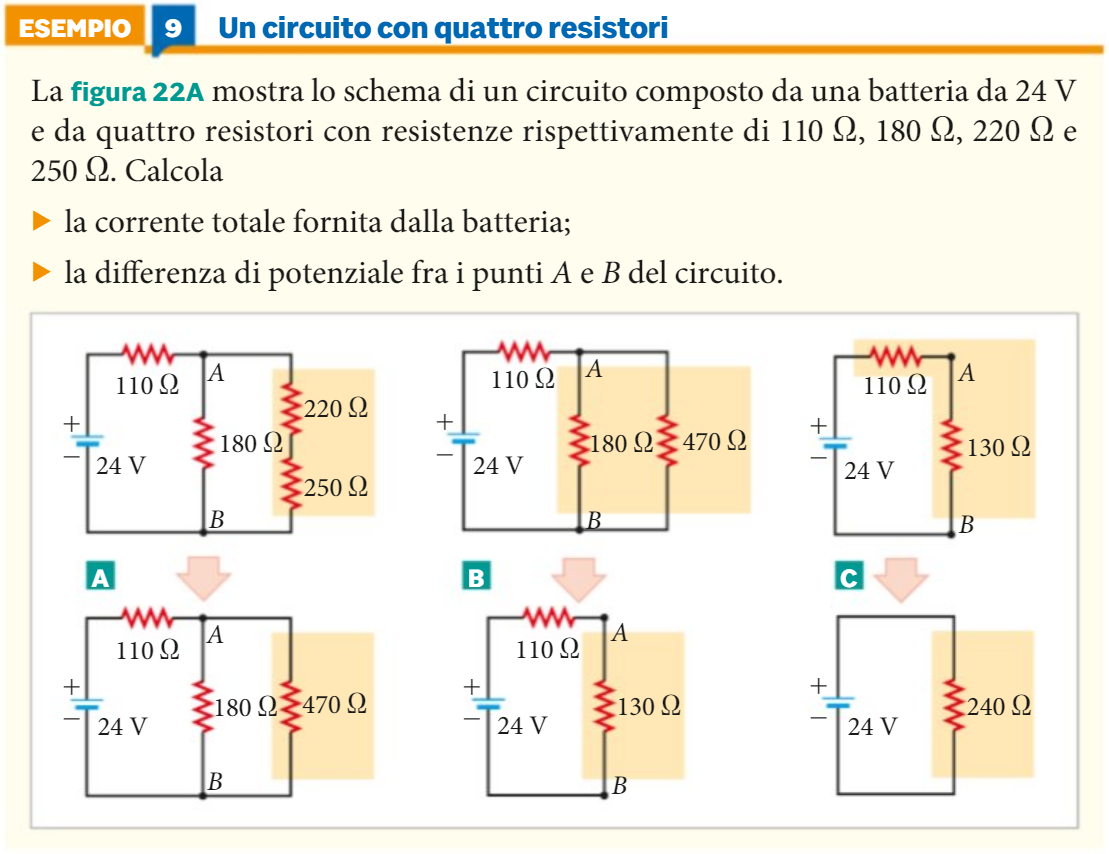

RESISTORI in SERIE e in PARALLELO

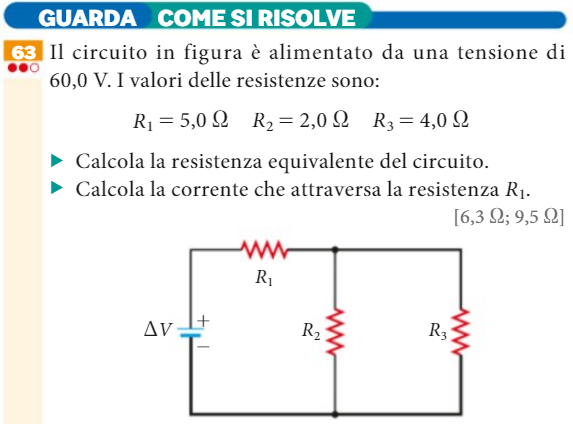

Guarda come si risolve n.63 pag.257: resistenze in serie e in parallelo

Kit Costruzione Circuiti: Laboratorio Virtuale

- - -

Quiz di fisica: sai calcolare a mente i valori delle correnti?

Circuiti elettrici, lampadine in serie e in parallelo

quiz di fisica sulle resistenze in parallelo: scegli la risposta senza fare i calcoli!

come si divide la corrente in un nodo del circuito?

Esercizio svolto resistenze in serie e in parallelo

Resistenze in serie e in parallelo - Risoluzione di circuiti

LE LEGGI di KIRCHHOFF ...

LEGGI DI KIRCHHOFF: a cosa servono?

1° legge di Kirchhoff o legge dei NODI

Prima legge di Kirchhoff - Resistenze in parallelo

2° legge di Kirchhoff o legge delle MAGLIE

Risolvere i circuiti con le leggi di Kirchhoff

risolvere i problemi

Come risolvere ogni problema sui circuiti in serie e in parallelo con il 100% di sicurezza

Circuiti in corrente continua: 1°modo: con le leggi di Kirchoff, 2° modo: con la resistenza equivalente

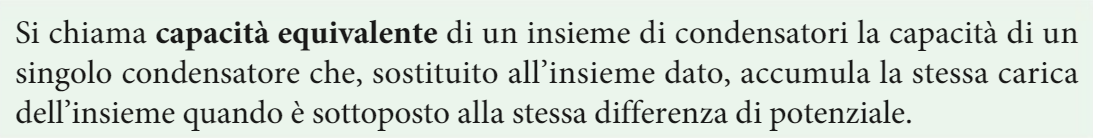

CONDENSATORI in SERIE e in PARALLELO

condensatori connessi in PARALLELO ad una batteria hanno la STESSA DIFFERENZA di POTENZIALE

ma contengono cariche differenti, rispettivamente:

q₁=C₁·V e q₂=C₂·V

- - - - - - - - - -

condensatori connessi in SERIE ad una batteria hanno la STESSA quantità di CARICA

le DIFFERENZE di POTENZIALE sono differenti, rispettivamente:

V₁=q/C₁ e V₂=q/C₂

Capacitor LAB:

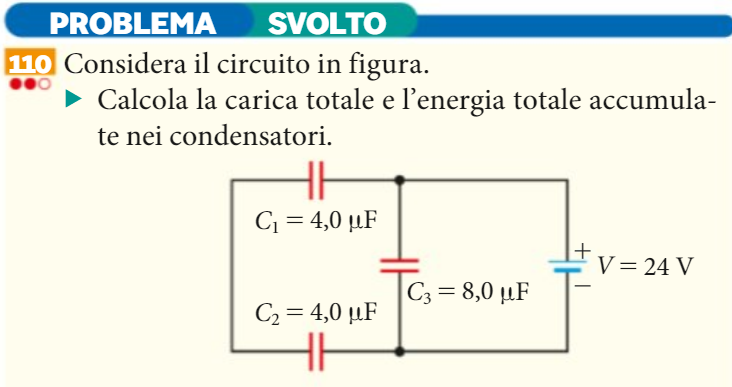

Esercizio: condensatori in serie
