1. ENERGIA POTENZIALE ELETTRICA in un campo elettrico uniforme

se una carica +q₀ si muove in un campo elettrico da un punto A ad un punto B,
la forza elettrica compie un lavoro elettrico L_AB uguale alla differenza di energia
potenziale elettrica:

L_AB = U_A - U_B

con riferimento alla figura 2, in presenza di un campo elettrico uniforme rivolto verso il basso, si ha F=q₀·E

L_AB = F·(h_A - h_B) = q₀·E·(h_A - h_B) = q₀·E·h_A - q₀·E·h_B

la forza elettrica è una forza conservativa (il lavoro dipende dalla posizione iniziale e da quella finale) quindi possiamo definire l'energia potenziale elettrica della carica q₀ nel campo elettrico uniforme:

U = q₀·E·h

le unità di misura [C · N/C · m]=[J] sono le unità di misura dell'energia

2. ENERGIA POTENZIALE di un SISTEMA di CARICHE

le unità di misura sono le unità di misura dell'energia

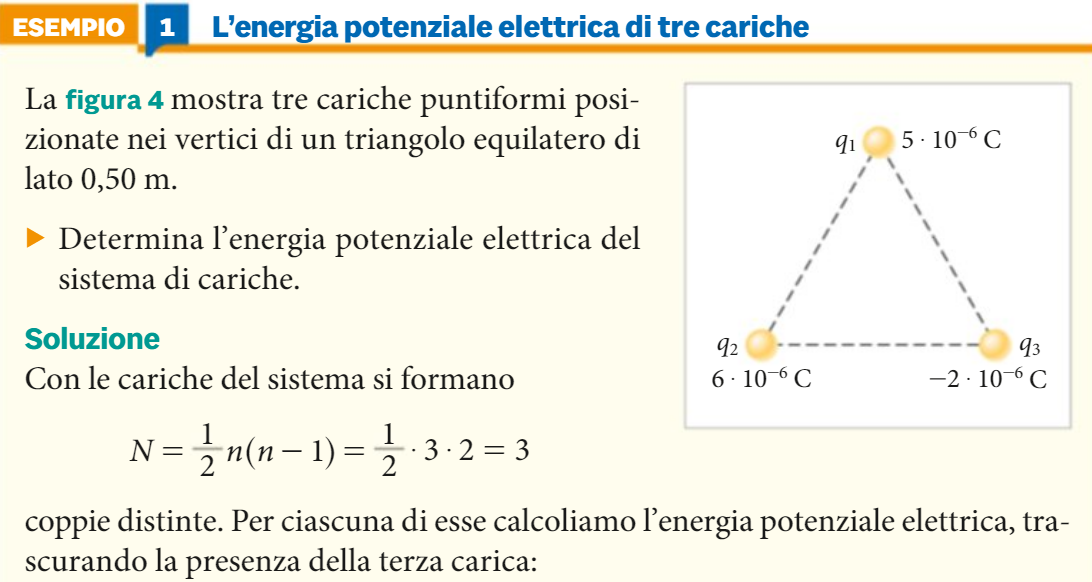

ESEMPIO 1 pag.173

simulazione di un campo elettrico con misurazione del potenziale elettrico:

Click to Run

Analogia con la rappresentazione delle curve di livello in topografia:

Appunti Energia potenziale elettrica e potenziale elettrico (pdf)
