Circuiti R-L in C.C.

EXTRA-CORRENTI di apertura e di chiusura

ripasso: CARICA e SCARICA di un CONDENSATORE

- - - - - - - - - - -

qualcosa di analogo accade in un circuito RL in CC (=collegato ad un generatore di Corrente Continua)

quando la corrente scorre con valore costante anche il campo magnetico nell'induttore è costante e l'induttanza non ha alcun effetto

(si crea un campo magnetico all'interno del solenoide non variabile, quindi non genera correnti indotte)

si vedranno effetti solo se la corrente è variabile, quindi alla chiusura e all'apertura del circuito

- - - - - - - - - -

1. CHIUSURA del CIRCUITO

Alla CHIUSURA del circuito, la corrente inizia a scorrere nel circuto creando un campo magnetico crescente nel solenoide che determina una corrente indotta che si oppone alla variazione della corrente che lo ha generato, questo fa sì che il valore massimo della corrente non sia raggiunto istantaneamente ma asintoticamente secondo la legge:

il valore costante τ=L/R è detto COSTANTE di TEMPO

1. verifica che τ=L/R si misura in [s]

2. verifica che al tempo t=τ nel circuito scorre il 63% della corrente di regime

3. quanta corrente scorre al tempo t=2τ? e a t= 3τ? e a t=5τ?

4. per quale τ la corrente ha praticamente raggiunto il valore di regime?

2. APERTURA del CIRCUITO

Alla APERTURA del circuito, mentre scorre la corrente di regime I=V/R, la corrente smette di circolare e il campo magnetico nel solenoide diminuisce che determina una corrente indotta che si oppone alla variazione della corrente che lo ha generato, questo fa sì che la corrente complessiva non cessa istantaneamente, ma diminuisca asintoticamente secondo la legge:

i(t) in un Circuito R-L in corrente continua

TUTORIAL i(t) in un circuito R-L in corrente continua (thanks to Be.Ra. 2025)

Problemi svolti

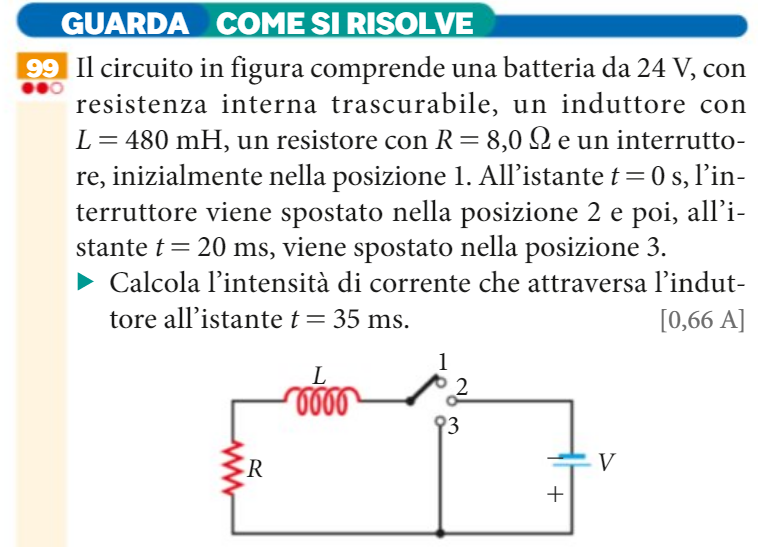

Guarda come si risolve n99 pag.51

Approfondimenti

Cos'è il Test di Cortocircuito?

- - -
